5.4.3.4. トリガモニタ

トリガモニタ画面

トリガモニタ画面とその内容を下記に示します。

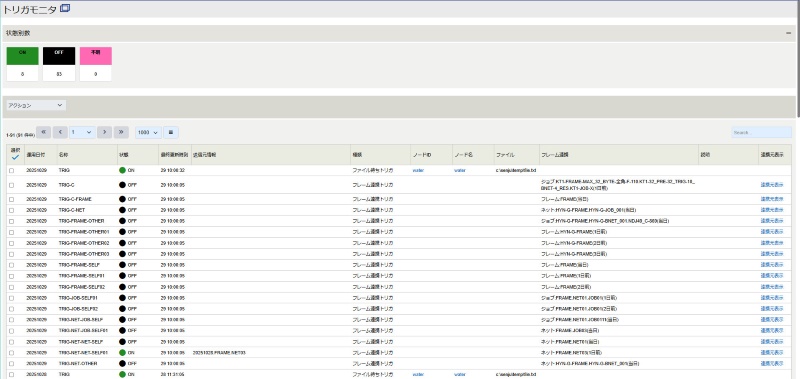

図 5.714 トリガモニタ画面

表 5.744 トリガモニタ画面

項目	内容
「状態別数」	状態別の実行システムの数が表示されます。
「アクション」	選択されているトリガに対してアクションを実行します。
「一覧リスト」	トリガの一覧が表示されます。

注釈

• アクションにより実行されるトリガの操作に関しては、 ジョブ、ネット、フレーム、及びトリガの操作 を参照して下さい。

• ドメインリストの接続ドメインの設定でユーザースコープが設定されたユーザーを選択している場合、スコープ外のトリガは「一覧リスト」に表示されません。

トリガモニタの一覧リストに表示される内容を下記に示します。

表 5.745 トリガモニタの一覧リスト

項目	内容
「選択」チェックボックス	チェックを入れたトリガはアクションの対象となります。ヘッダーのチェックマークを押下することで、全てをON(/OFF)にすることができます。
「運用日付」フィールド	トリガの運用日付を表示します。
「名称」フィールド	トリガの名称を表示します。
「状態」フィールド	トリガの状態が表示されます。
「最終更新時刻」フィールド	トリガの状態が更新された時刻を表示します。
「送信元情報」フィールド	イベント待ちトリガの場合に、トリガの状態を設定したジョブの情報を表示します。表示される内容は以下のとおりです。 送信元ノードID:運用日付.フレーム名.ネット名.ジョブ名 時刻によるトリガ設定で自動で"ON"になった場合は、トリガの状態を設定した時刻の情報(運用日付.hhmm)を表示します。
「種類」フィールド	トリガの種類(イベント待ち／ファイル待ち／フレーム連携)を表示します。
「ノードID」フィールド	存在を監視するファイルがあるノードのノードIDです。 リンクにより、ノードプロパティに遷移します。(詳細は ノードのプロパティ を参照して下さい。)
「ノード名」フィールド	存在を監視するファイルがあるノードのノード名です。 リンクにより、ノードモニタに遷移します。(詳細は ノードモニタ を参照して下さい。)
「ファイル名」フィールド	存在を監視するファイル名を表示します。
「フレーム連携」フィールド	フレーム連携トリガの連携元となるフレーム／ネット／ジョブです。
「説明」フィールド	トリガの説明を表示します。
「連携元表示」フィールド	トリガの連携元を表示します。

トリガモニタアクションダイアログ

トリガモニタアクションダイアログとその内容を下記に示します。

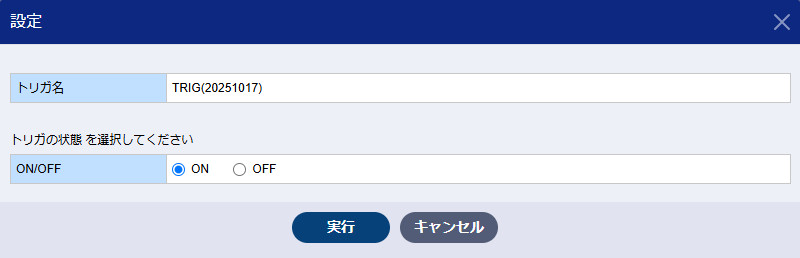

図 5.715 トリガモニタアクションダイアログ画面

表 5.746 トリガモニタアクションダイアログ

項目	内容
「トリガ名」	アクションの対象となるトリガが表示されます。
「アクション条件設定部」	アクションで条件設定が必要な場合に表示されます。表示内容はアクションごとに異なります。
[実行]ボタン	設定された条件でアクションを実行します。
[キャンセル]ボタン	アクションの実行をキャンセルし、ダイアログを閉じます。

注釈

• アクションの条件の内容は千手ブラウザのジョブモニタと同じです。

トリガモニタアクション結果ダイアログ

トリガモニタアクション結果ダイアログとその内容を下記に示します。

図 5.716 トリガモニタアクション結果ダイアログ

表 5.747 トリガモニタアクション結果ダイアログ

項目	内容
「トリガ名」	アクションの対象となったトリガが表示されます。
「右端で折り返す」チェックボックス	アクション結果表示部の折り返し表示を設定します。
「アクション結果表示部」	実行されたアクションの結果を表示します。
[閉じる]ボタン	ダイアログを閉じます。
