3. システム構成図

クライアント、APIサーバー、SSM WEBサーバー、PostgreSQL間の簡単なシステム構成図を示します。

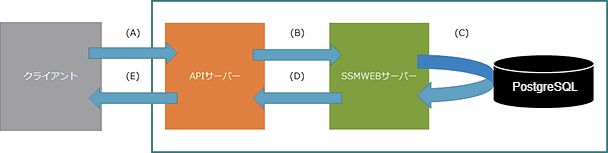

  • 認証処理

    通信 説明
    (A) ユーザーはAPIサーバーに対してSenju Service Managerの認証情報を送信し、アクセストークン発行を要求します。
    (B) APIサーバーはSSMWEBサーバーに対してSenju Service Managerの認証情報を送信し、認証を依頼します。
    (C) SSMWEBサーバーはPostgreSQLを参照し、送信された認証情報で認証処理を行います。
    (D) 認証に成功した場合、SSMWEBサーバーはAPIサーバーに対し認証成功のレスポンスを返します。
    (E) SSMWEBサーバーから認証成功のレスポンスが返った場合、APIサーバーはアクセストークン・リフレッシュトークンを生成しユーザーに送信します。

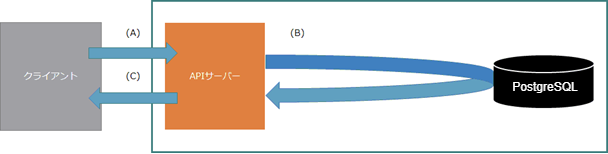

  • Senju Service ManagerのAPI実行処理

    通信 説明
    (A) ユーザーはAPIサーバーに対して認証処理で発行されたアクセストークンを送信し、Senju Service ManagerのAPI実行を要求します。
    (B) APIサーバーはPostgreSQLにアクセスし、Senju Service ManagerのAPI処理を行います。
    (C) APIサーバーはユーザーに対してSenju Service ManagerのAPI実行結果を返却します。
