5. 資料集¶

Senju Service Automation連携機能全般の仕様について記します。

5.1 用語説明¶

Senju Service Automation連携機能の説明に使用する用語について説明します。

5.1.1 文章中の表記¶

資料の説明中の文言について説明します。

5.1.2 Senju Service Manager のWeb画面項目¶

Senju/SM のWeb画面項目の一覧表です。

表中の○は該当の画面に存在する項目かを示します。

5.2 連携ステータスの説明¶

5.2.1 連携ステータス（個別）¶

各SSA連携項目の依頼毎の 連携ステータスの状態について記します。

5.2.2 連携ステータス（業務グループ）¶

業務グループ単位の 連携ステータスの状態について記します。

依頼毎に異なった連携ステータス（個別）が設定された場合は、優先順位に従い判定が行われ、連携ステータス(グループ)が設定されます。

「5.2.4 補助資料1：連携ステータス（業務グループ）更新仕様一覧」と合わせて確認してください。

5.2.3 連携ステータス¶

プロセスのレコード全体の 連携ステータスの状態について記します。

依頼毎に異なった連携ステータス（個別）が設定された場合は、優先順位に従い判定が行われ、連携ステータスが設定されます。

「5.2.5 補助資料2：連携ステータス更新仕様一覧」と合わせて確認してください。

5.2.4 補助資料1：連携ステータス（業務グループ）更新仕様一覧¶

「5.2.2 連携ステータス（業務グループ）」を一覧表で記します。

5.2.5 補助資料2：連携ステータス更新仕様一覧¶

「5.2.1 連携ステータス（個別）」を一覧表で記します。

5.3 連携フロー¶

各SSA連携項目の連携ステータスの遷移フローを、依頼が正常に処理された場合を例に下に記します。

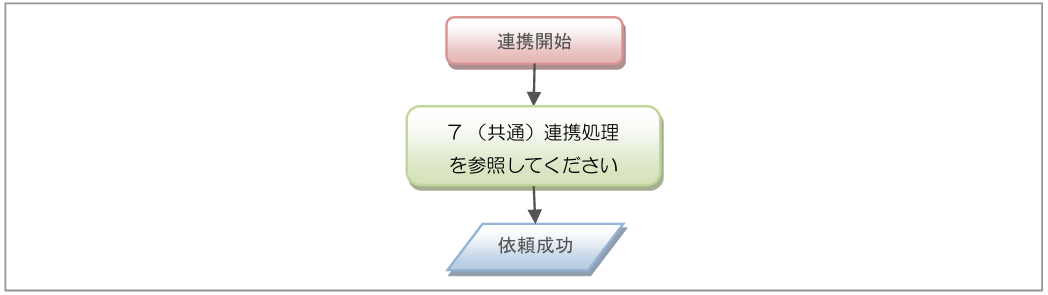

5.3.1 コマンド実行¶

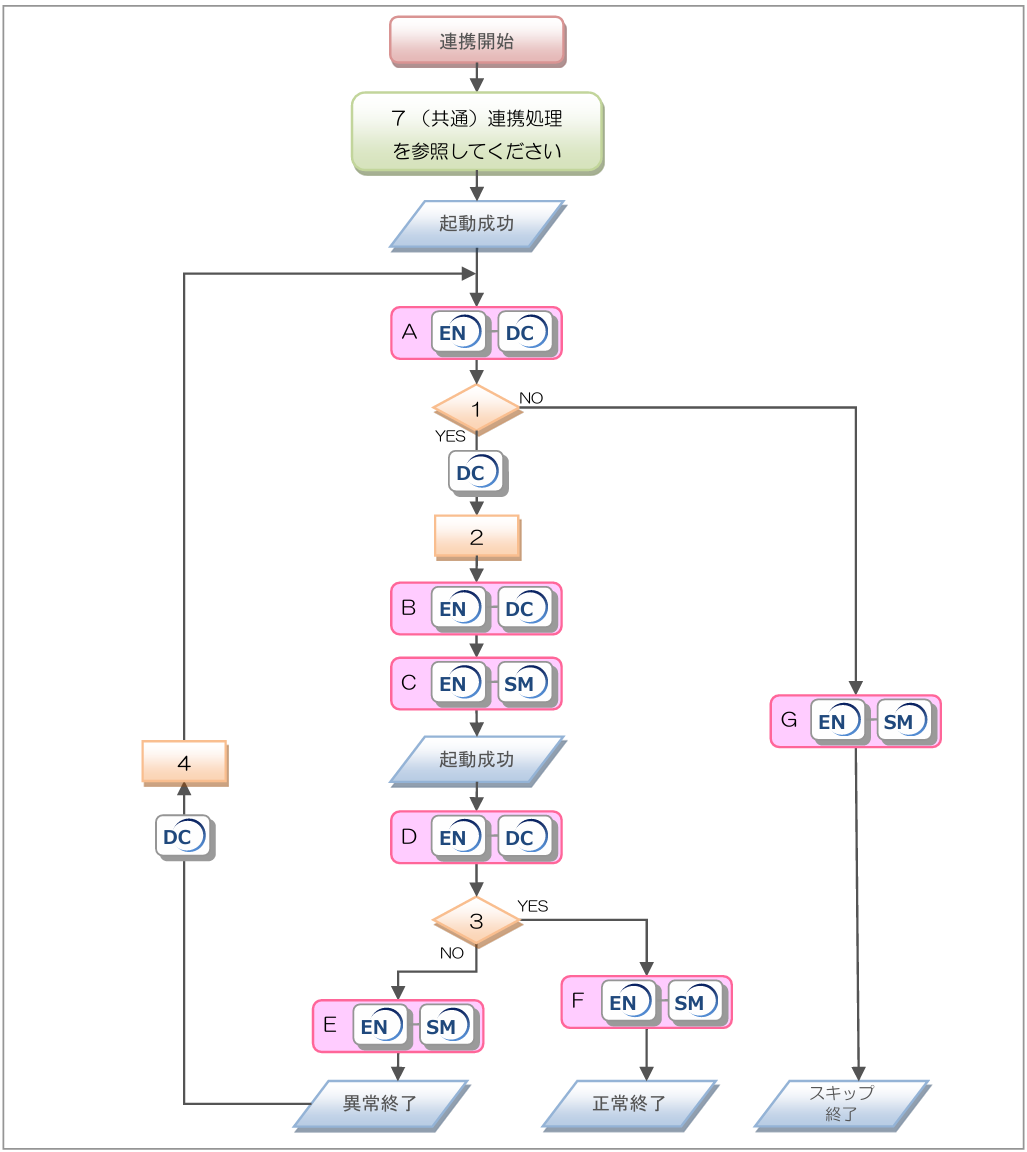

5.3.2 ランブック実行¶

5.3.3 フレーム・ネット・ジョブスキップ／解除¶

「3.2.1 コマンド実行」を参照してください。

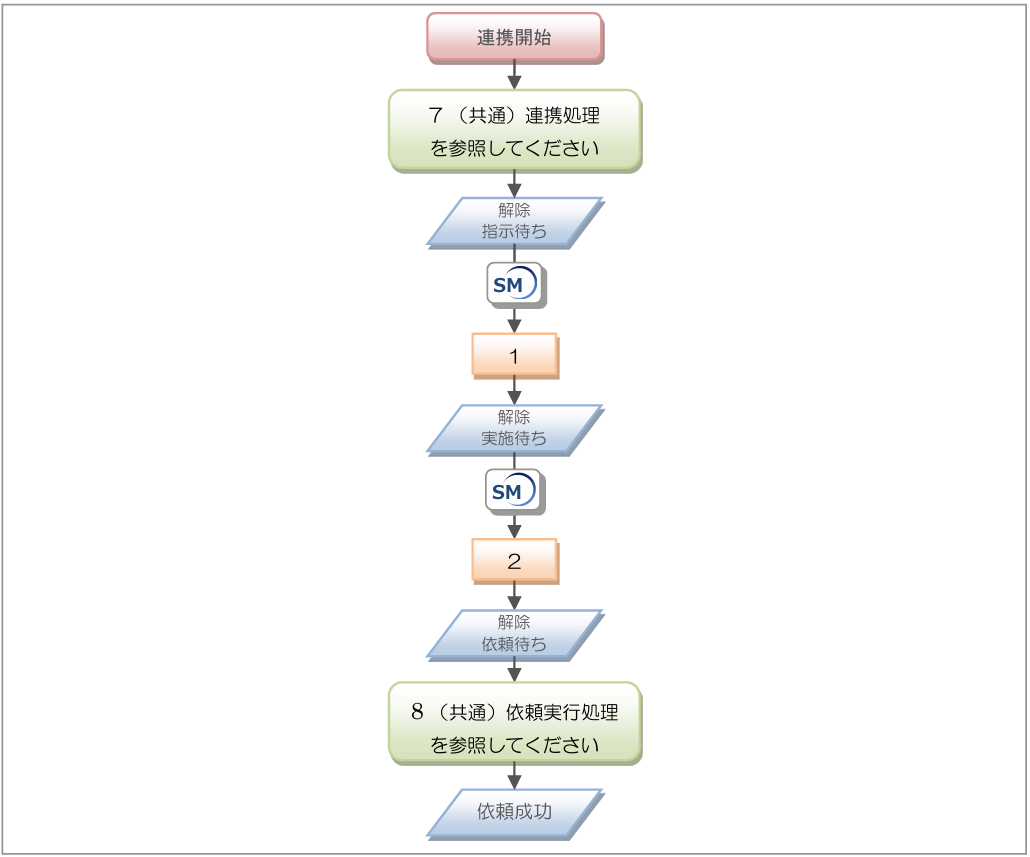

5.3.4 フレーム・ネット・ジョブ一時停止¶

5.3.5 ネット・ジョブ起動時刻変更¶

「3.2.1 コマンド実行」を参照してください。

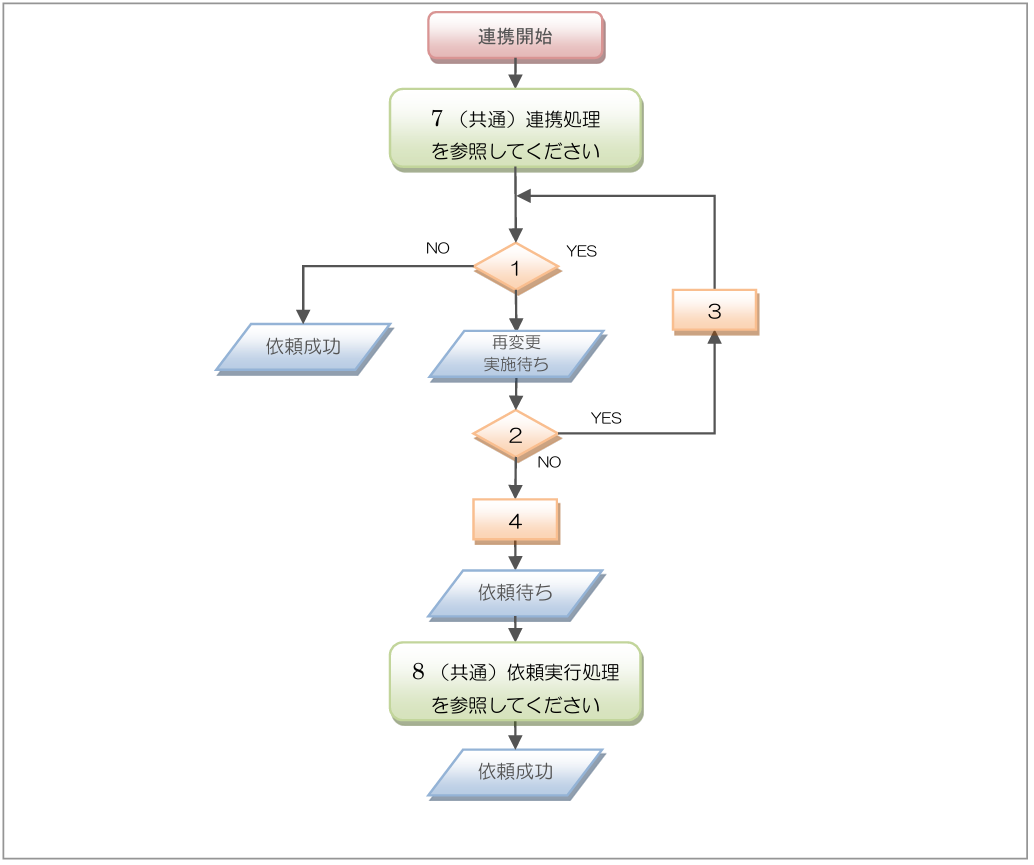

5.3.6 業務グループ起動時刻変更¶

5.3.7 （共通）連携処理¶

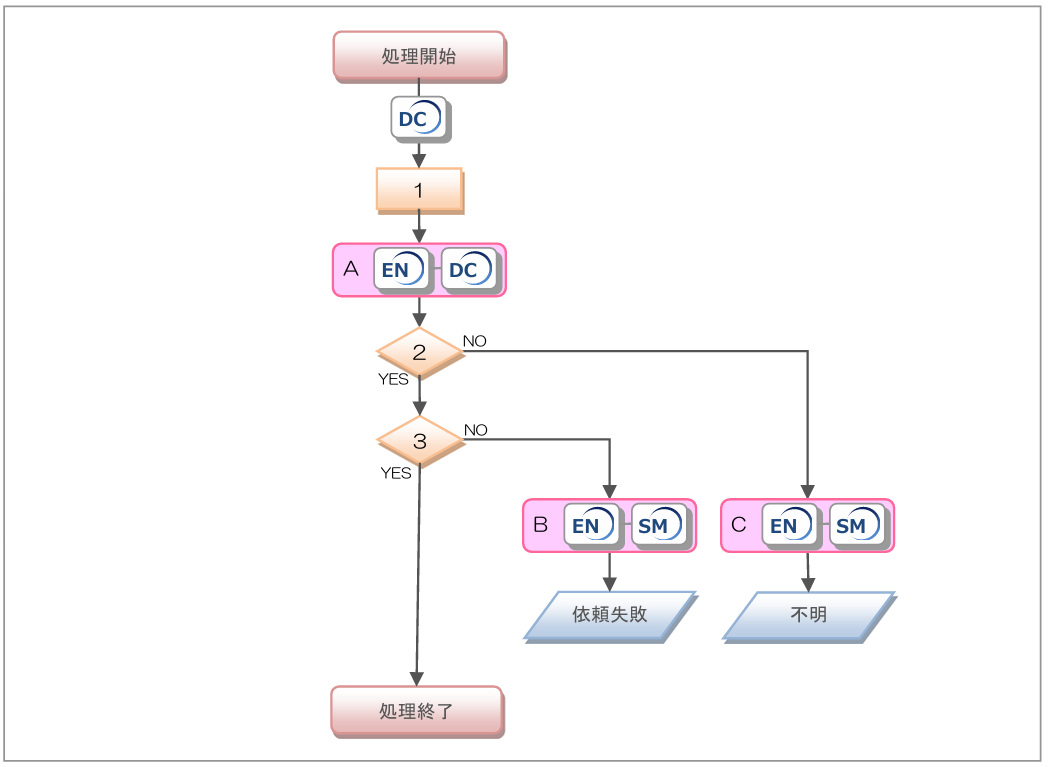

5.3.8 （共通）依頼実行処理¶

5.4 操作時のチェック仕様¶

Senju/SMのWeb画面操作時に、Senju/DCで依頼が正常に実行できるように、各SSA連携項目に対して各種チェックを行います。

5.4.1 依頼の仮登録時の入力チェック¶

プロセス新規登録／編集で各SSA連携項目に依頼を仮登録／仮更新する際のチェックについて記します。

• フレーム名 ＝ ネット名 かつ ネット指定（ジョブ名が空）の場合、依頼を登録できません。

• フレーム指定（ネット名、ジョブ名が空）の場合、ネット名を省略して、フレーム名・ジョブ名のみ入力した依頼は登録できません。

5.4.2 依頼の仮登録時の運用日付チェック¶

プロセス新規登録／編集で各SSA連携項目に依頼を仮登録／仮更新する際の運用日付チェックについて記します。

• 運用日付が本日を含め7日以内の場合、検索画面から検索し取得したマスタデータか、マスタに存在するジョブを入力したときのみ、依頼を登録できます。

• 運用日付が本日より8日以降の場合、入力したジョブがSenju/DCの実行システムマスタに存在しない場合でも、依頼を登録できます。

  仕様説明

  本チェックはフレーム・ネット・ジョブスキップ／解除、フレーム・ネット・ジョブ一時停止、ネット・ジョブ起動時刻変更で行われます。

  補助設定

  本チェックは以下の設定が「自由入力を許可するが、運用日付が本日を含め7日以内はチェックを行う」の場合に行われます。
  ・[管理者メニュー > 制御情報 > 制御情報 > 利用者メニュー > プロセス管理]


  管理項目名
  SSAフレーム・ネット・ジョブ検索結果反映項目の入力制御設定

5.4.3 依頼の仮登録時の重複チェック¶

プロセス新規登録／編集で各SSA連携項目に依頼を仮登録／仮更新する際の重複チェックについて記します。

• 操作指示、親システム、接続先名、運用日付、連携システム、フレーム名、ネット名、ジョブ名が全て同一の依頼が存在する場合、依頼を登録できません。

  仕様説明

  本チェックはフレーム・ネット・ジョブ一時停止、フレーム・ネット・ジョブスキップ／解除で行われます。

  仕様説明

  本チェックは空白の値も対象となります。チェックする項目が両方とも空白の場合、同一と見なします。

  仕様説明

  本チェックはプロセスの申請状況が申請中または承認済の依頼に対して行われます。却下の依頼に対してはチェックを行いません。

  仕様説明

  本チェックは連携ステータス（個別）がキャンセルの依頼に対しては行いません。

  補助設定

  本チェックは以下の設定が「行う」の場合に行われます。
  ・[管理者メニュー > 制御情報 > 制御情報 > 共通 > 共通]


  管理項目名
  SSA重複チェック制御設定

5.4.4 依頼の本登録時の入力チェック¶

プロセスのレコードを登録／更新する際のチェックについて記します。

• SSA連携項目では運用日付が異なる依頼を登録することはできません。

  仕様説明

  本チェックはコマンド実行、ランブック、業務グループ起動時刻変更では行われません。

5.4.5 依頼の本登録時の運用日付チェック¶

本項の操作は「5.4.2 依頼の仮登録時の運用日付チェック」を読み替えてください。

5.4.6 依頼の本登録時の重複チェック¶

本項の操作は「5.4.3 依頼の仮登録時の重複チェック」を読み替えてください。

5.4.7 承認申請時の運用日付チェック¶

プロセスのレコードを承認申請する際のチェックについて記します。

• 依頼の運用日時と操作を行った日時を比較し、あらかじめ設定した日数を超過していた場合、承認申請を行えないようにします。

  1. プロセス詳細を表示します。

  2. [承認申請]ボタンをクリックします。

     このタイミングで承認申請が行えない旨のアラートが表示されます。 依頼に設定した運用日時を確認してください。

  補助設定

  チェックのしきい値は以下の設定から変更できます。
  ・[管理者メニュー > マスタ > システム > システム]


  設定項目名
  申請時の運用日付制御設定

  仕様説明

  本チェックはコマンド実行、ランブックでは行われません。

  仕様説明

  承認申請後、承認フローを進めた際には本チェックは行われません。

5.4.8 承認申請時のリミット日時チェック¶

プロセスのレコードを承認申請する際のチェックについて記します。

• 依頼のリミット日時と操作を行った日時を比較し、あらかじめ設定した時間を超過していた場合、承認申請を行えないようにします。

  1. プロセス詳細を表示します。

  2. [承認申請]ボタンをクリックします。

     このタイミングで承認申請が行えない旨のアラートが表示されます。 依頼に設定したリミット日時を確認してください。

  補助設定

  チェックのしきい値は以下の設定から変更できます。
  ・[管理者メニュー > マスタ > システム > システム]


  設定項目名
  申請時のリミット日時制御設定

  仕様説明

  本チェックはコマンド実行、ランブックでは行われません。

  仕様説明

  承認申請後、承認フローを進めた際には本チェックは行われません。

5.4.9 承認申請時の重複チェック¶

本項の操作は「5.4.3 依頼の仮登録時の重複チェック」を読み替えてください。

5.4.10 承認フロー完了時のリミット日時チェック¶

プロセスのレコードで進行中の承認フローが完了した際のチェックについて記します。

依頼に設定したリミット日時と承認フローが完了した日時を比較します。

あらかじめ設定した時間を超過していた場合、連携処理を行いません。

本チェックは承認フローの最終ルートが完了した際に行われます。承認フロー自体は完了しますが、チェックがNGとなった依頼については連携されません。

1. プロセス詳細を表示します。

2. 承認フローの最終アクションのボタンをクリックします。

   ※最終アクションが承認の場合は、[承認]ボタンです。

3. 承認フローダイアログが表示されます。

4. 3.で承認フローの最終アクションのボタンをクリックし、承認フローを完了させます。

5. プロセス詳細が再描画されます。

   このタイミングで連携が行われなかった依頼が存在する旨のアラートが表示されます。 連携ステータス(個別)が「連携なし」となっているレコードを確認してください。
