3. システム構成図¶

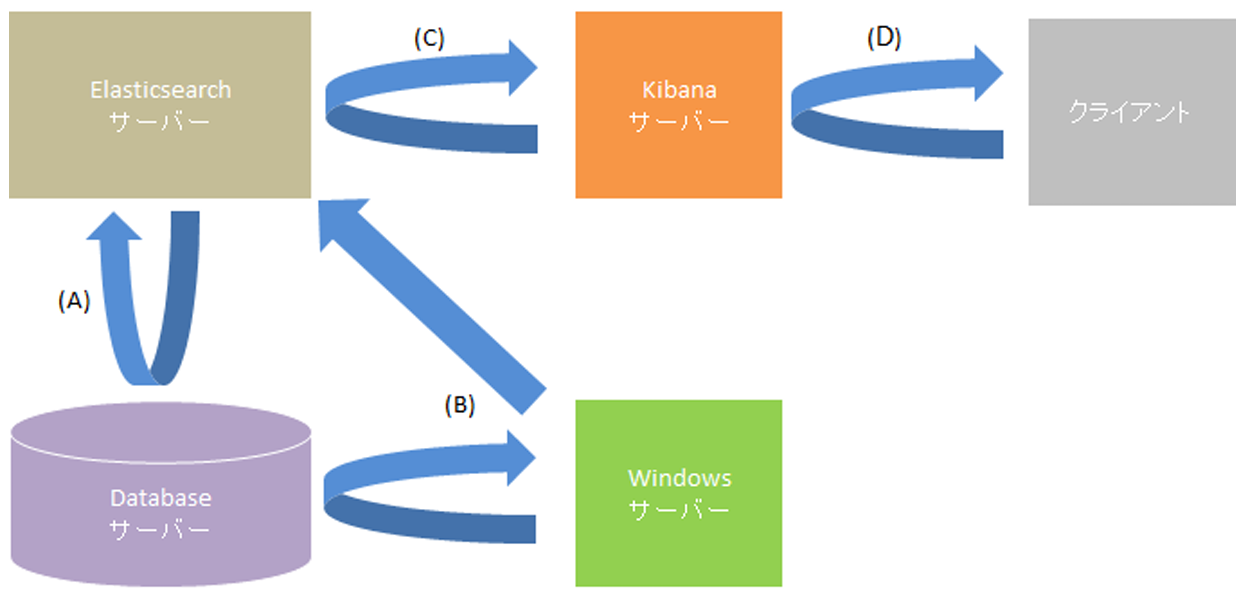

WEBブラウザ（クライアント）、SSM WEBサーバー、SSM DBサーバー、Elasticsearchサーバー、Kibana間の簡単なシステム構成図を図で示します。

- 通信（A）

Elasticsearchサーバー内のlogstashがSenju Service ManagerのPostgreSQL DBからテキスト、コード、分類情報を取得します。

- 通信（B）

Windowsサーバー内で実行されるpythonのスクリプトにより、Senju Service ManagerのDBからユーザーの設定したコード、分類の名称を取得し、Runtime fieldsとしてElasticsearchにフィールドを追加します。

- 通信（C）

Elasticsearachサーバーから送信されたデータを元に、Kibanaが分析収集可能なデータを取得します。

- 通信（D）

KibanaのサイトにアクセスすることでElasticsearchが収集したデータを可視化することができます。
